集中接地箱的设计原则
添加时间:2023-04-19 14:45:31

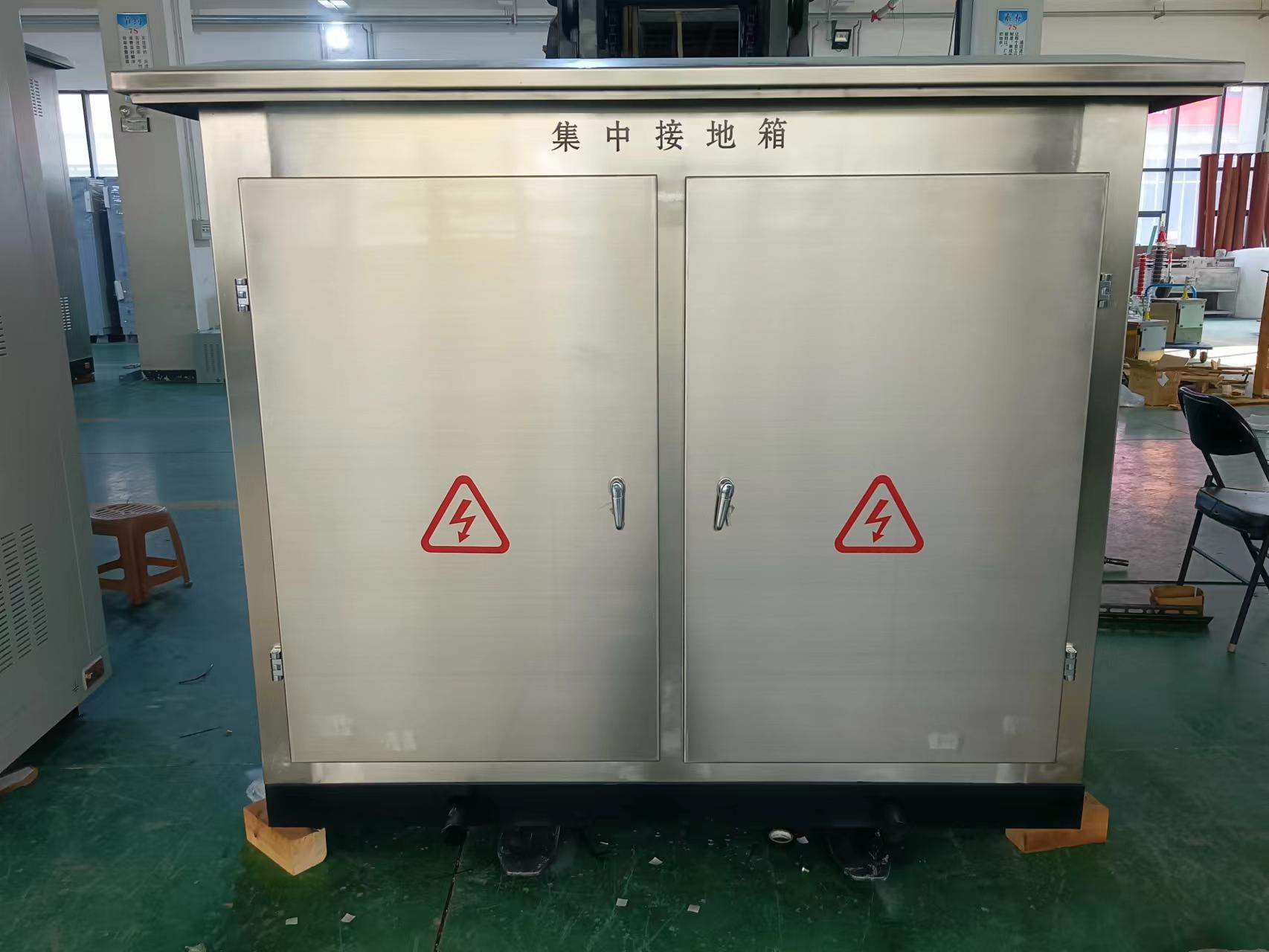

集中接地箱的设计原则

集中接地汇流箱、防雷箱是主要用于电气化铁路牵引变电所内的产品,它是为主变压器、电抗器、自用变压器及轨回流等提供接地保护的设备,并可远程监测接地电流。所以一般的牵引变电所、AT所、分区所等都需要加装这些产品。


集中接地箱的主要特点是:


1.箱体采用密封结构,具备防水、防尘的要求。以满足长期户外使用的条件


     2.箱体前后开门,便于操作与维修:


     3. 箱体底部及上面设有通风孔,便于空气流通,保持箱内空气干燥;


     4.箱体内部设有保温层,以便与室外隔热:


     5.箱内金属支架,表面全部热镀锌处理,不生锈,寿命长;



     集中接地箱、防雷接地箱的主要组成部分为汇流铜母排、电流互感器以及电流回路二次端子排(含铜排、流互、端子排等)等部件。


铜排安装与箱体之间保持绝对的安全距离, 绝缘一般为1000MΩ,交流耐压为5000KV,且保证1分钟无击穿。


箱体内设互感器二次保护接地小铜排,与互感器二次保护接地进行连接。内部侧面安装电流互感器二次接线端子排,端子排应采用优质端子排,安装牢固,接线可靠。箱体下部应设电缆头固定支撑或支架,便于输入、输出回流电缆的安装与固定。



另外我公司也可为特殊的原理图定制特殊的集中接地箱。
