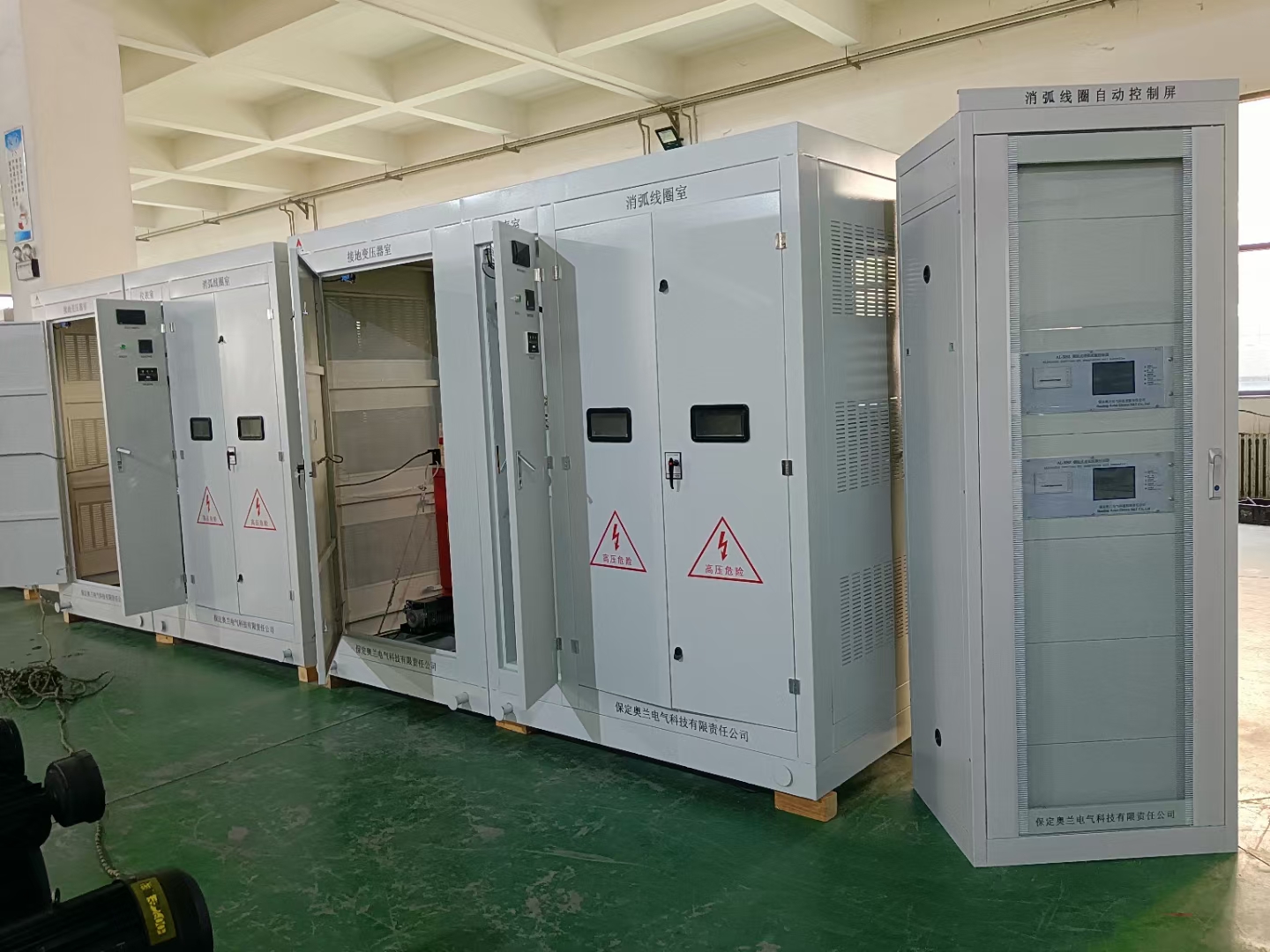

中性点消弧线圈根据其调节方式的不同，可以分为几种类型，调匝式，偏磁式，相控式，调容式等等、其中应用最广泛，性能最稳定的就是调匝式消弧线圈并联中电阻的形式，它的组成部分主要是接地变压器，消弧线圈本体、并联中电阻，有载分节开关、微机控制器、控制屏、阻尼电阻箱、电流互感器、电压互感器、小电流接地选线，避雷器、隔离刀闸等。

下面捡几个重点的元器件介绍一下：

1.接地变压器

接地变压器是挂接在系统的三相母线上，它的主要作用是引出系统中性点，并供消弧线圈使用。

2.消弧线圈本体

消弧线圈本体是在其线圈上设有若干个分接头，对应不同的电感量，通过控制消弧本体连接的分节开关分接头的位置，来调节补偿电流的的大小。补偿电流的大小也就决定了消弧线圈的容量

3.并联中电阻

并联中电阻是和消弧线圈并列联结，以起到双重保护的作用。

4.有载开关

   有载开关主要是用来控制消弧线圈的档位调节。

5.微机控制器

    微机控制器是是消弧线圈成套装置中特别核心的部分，电容电流的时时测量、消弧线圈接地变成套装置的自动调谐等工作都是靠它来完成的。消弧线圈控制器的好坏，作用多少，在价位上也是相差很大的。
