中船重工集团来公司检验消弧线圈



10kV消弧线圈柜验收报告



参与单位

中国船舶重工集团、保定奥兰电气科技有限责任公司


地点:

保定奥兰电气科技有限责任公司 河北省保定市高新区风能街315



验收设备10kV消弧线圈柜-包括接地变、消弧线圈装置及相关控制柜



经检查

一、文件资料:10kV消弧线圈柜的检查报告、外购件合格证、合同要求的产品试验报告(型式试验报告)及主要元器件型式试验报告。

文件内容包括以下项目:

1)外购件进货验证记录

2)过程检查记录

3)外购件合格证

4)外购件测试报告

5)10kV消弧线圈柜产品检查报告

6)10kV消弧线圈柜产品合格证

7)消弧线圈成套装置试验过程

8)干式接地变压器型式试验报告

9)消弧线圈型式试验报告

10)继电保护试验装置出厂检验报告

11)设备图纸



二、测试及检验:根据验收试验大纲对10kV消弧线圈进行检验。

验收内容包括以下项目:

1)一次方案:检查线圈容量,进行绝缘试验及耐压试验。

2)结构:检查型号及测量尺寸,检查外观及标识,检查柜内连接,检查元器件型号及连线。进行开关设备的机械操作试验。检查各部件的电气间隙。

3)控制回路:进行耐压试验。检查消弧线圈控制器的功能测试及历史数据记录。检查小电流接地选线装置的功能测试及历史数据记录。检查回路接线。







验收结论本次检验试验均通过,同意转入包装发运

验收问题:部分标识缺英文标识,发货前补上相应标识

三相进线接线位置颜色标识改为红黄蓝。

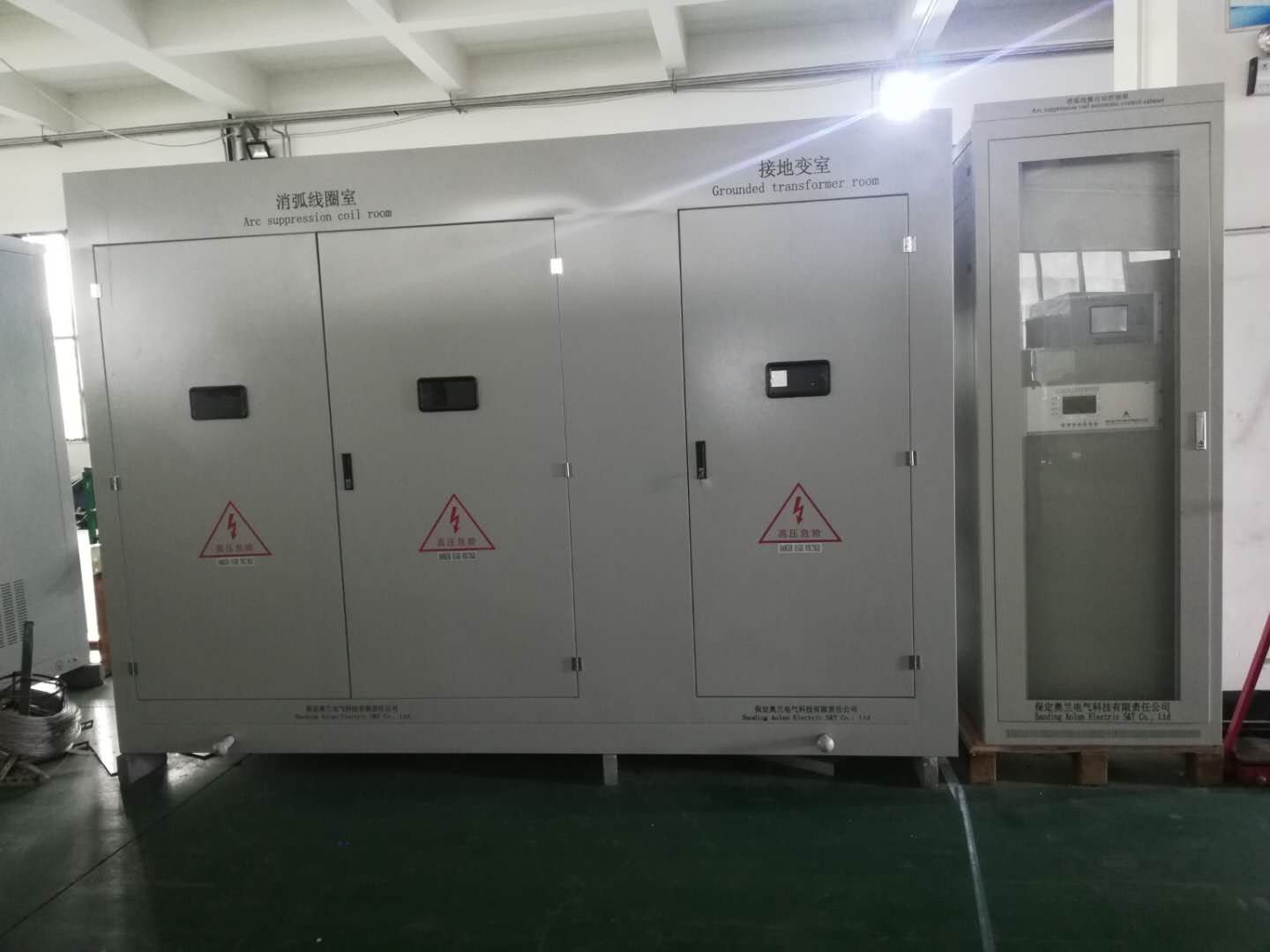

验收照片包括:机柜成品照片,控制系统图片,报警信号实验照片,柜内成品照片





SL.

NO.

序号

COMPONET

& OPERATION

部件/工序名称

CHARACTERISTICS CHECKED

检查项目

TYPE OF CHECK

检查类型



CHECK SITE

检查地点

REF.DOC/ACCEP.

STD

参考文件或接受标准

CHECK

TIME

检验时间

Witness by

见证方

Remark

备注

M

S

1

The 1-line requirements of client

客户一次部分要求



1.1.One solution: grounding arc suppression coil capacity, insulation test, withstand voltage test, should meet the requirements of customers, drawings and relevant national standards.

1.1. 一次方案:接地变消弧线圈容量、绝缘试验、耐压试验、应满足顾客、图纸和相关国家标准的要求。

必备Necessar

工厂

Factory

GB1094.6-2011

2019.12

W



2





Constrcution

结构





2.1.Frame: panel type and dimension comply with the customer’s requirement. good color and luster of the Silver-plated and galvanized parts. good powder coated.

2.1 框架:柜体的型号、尺寸符合顾客要求(对角测量偏差小于2MM)实际尺寸£3300mm£2000mm£2300mm,喷塑质量较好,无明显瑕疵和色差。

必备Necessar

工厂

Factory

GB 4208-2008

2019.12

W



2.2 .Busbar connection: the current load, electrical insulation distance for power-on parts and screw connection meet the GB’s requirements.

2.2.母排连接:载流量、带电体间的绝缘距离、锣钉连接、力矩紧固等符合国标要求。接地排连接可靠,方便客户现场连接。实测 相间距及相对地值

必备Necessar

工厂

Factory

GB/T 311.6-2005

2019.12

W



2.3.Doors: be flexible to open and close, good seal, not decline.

2.3 门:开锁门轻松灵活,关门后密封好,且不倾斜,手动分合闸装置可靠。

必备Necessar

工厂

Factory


2019.12

W



2.4The component model,the logo should be correct;Terminal figure and principle diagarm should be agree;The layout of  components and the line should be tidy and beautiful.

2.4元器件型号,标识应正确;端子图与原理图须一致;元器件的布局及行线应整齐美观。

必备Necessar

工厂

Factory


2019.12

W



2.5.Check the contact lines betweent the panels.

2.5.核对柜间二次连线图及二次连线。

必备Necessar

工厂

Factory


2019.12

W



2.6.Appearance: keep clean, no labels in the fixing plate. All kinds of scutcheons fix rightly.

2.6.柜体外观:柜内安装支件无标签号码粘贴,铰链端正。整体清洁、无破损、无污垢。各类标牌安装端正。

必备Necessar

工厂

Factory


2019.12

W



2.7.The switchgear should be clean without sundry.

2.7.柜体内应清洁无杂物。

必备Necessar

工厂

Factory


2019.12

W



5

Control loop

控制回路

5.1.Auxiliary and control circuit wiring should be tight.

5.1.辅助和控制回路连线须紧固。

必备Necessar

工厂

Factory


2019.12

W



5.2.Secondary high voltage testing.

5.2.二次工频耐压试验(2.5kV/1S)。

必备Necessar

工厂

Factory


2019.12

W



5.3.The secondary circuit function test,including components function test and verify; Auxiliary contacts check.

5.3.二次回路功能试验,包含元器件功能验证;辅助触点检查。

必备Necessar

工厂

Factory


2019.12

W



6

Package & shipmen

包装和发运

6.Protection against the tide and the rust: if The switchgear is not made of folded high quality aluminum zinc coatde steel plate, must use the drying agent bags ang rust inhibitor。Packing should be intact.

6.柜体防潮和防锈处理:如果柜体不是采用敷铝锌板的,必须使用干燥剂和防绣蚀剂。包装应完好。

必备Necessar

工厂

Factory

GB/T 191-2008

2019.12


H
