沁源联鸿新能源光伏发电35kV开闭所工程35kV接地变及中性点接地电阻成套装置
添加时间:2017-07-19 13:24:25
沁源联鸿新能源光伏发电35kV开闭所工程35kV接地变及中性点接地电阻成套装置

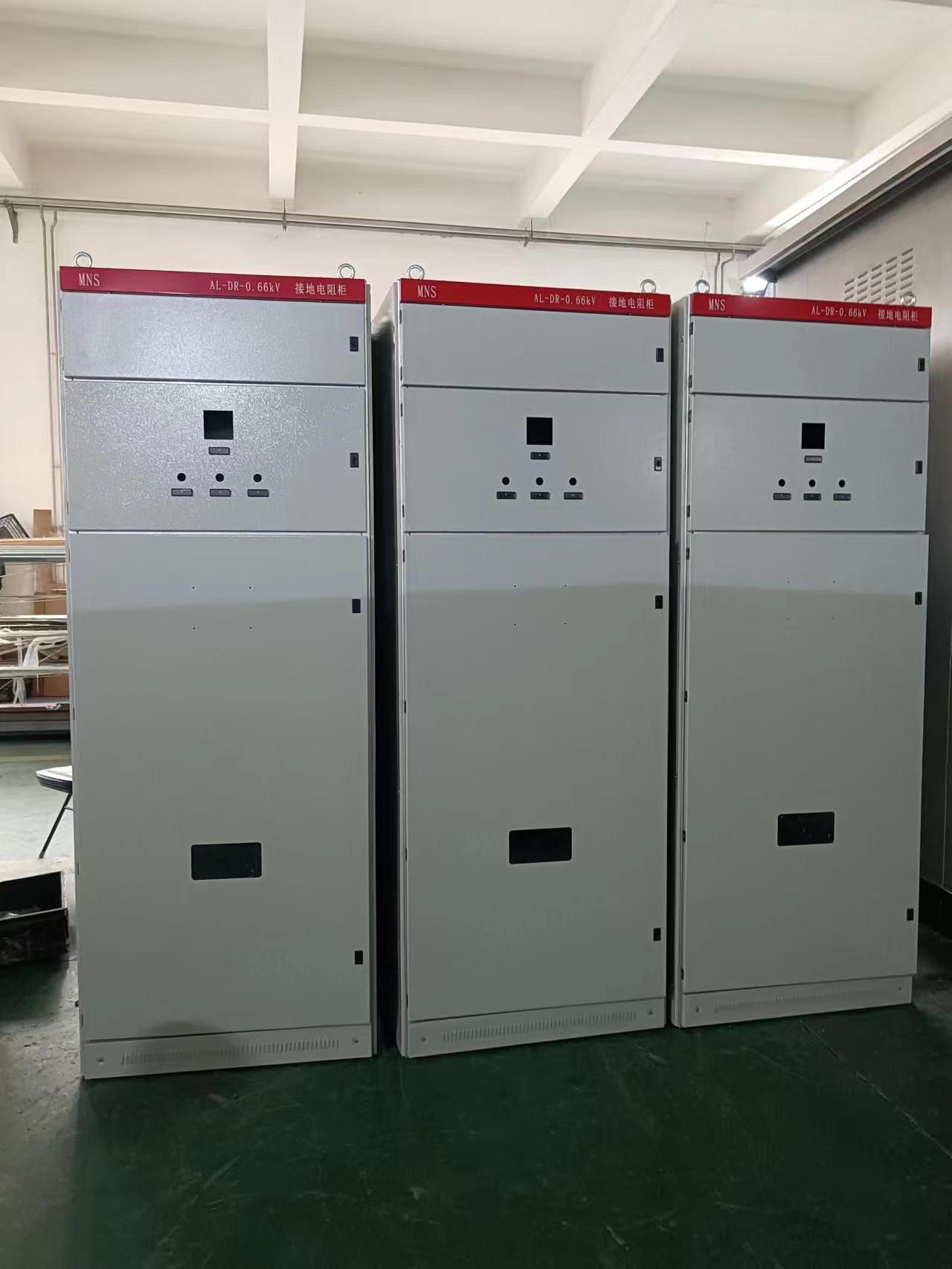

AL-BNR变压器中性点接地电阻柜是我公司针对以上系统要求开发的包括接地变压器在内的成套接地设备,可安装于发电厂厂用电系统、变电所供电系统、工矿企业配电系统中,实现这些电网采用中性点经电阻接地的系统运行方式

一、技术参数:

1、海拔高度:不超过4000m;

2、环境温度:-40℃~+65℃;

3、相对湿度:不大于95%(25℃);

4、安装场所:空气中不含化学腐蚀气体和蒸汽,无爆炸性尘埃;

5、电网频率:48~52Hz(50 Hz系统),58~62 Hz(60 Hz系统);

6、适用于:户内、户外;

7、电阻安装点:正常状态下中性点位移不超过运行相电压的3%。

注:特殊使用条件,请在订货时详细提出。

二、产品特点

1、针对性强,保护到位

AL-BNR变压器中性点接地电阻柜适用于系统中性点采用小电阻或中电阻接地的场合。此时,电网出现单相接地故障时需立即跳闸切除故障线路。当电网出现单相接地时,接地电阻向接地点提供附加阻性电流,使接地电流呈阻容性质,从而保证产生的过电压不超过2.6倍的相电压。

2、结构紧凑,便于安装

AL-BNR变压器中性点接地电阻柜将零散的Z型接地变压器(如系统无中性点引出则需加装)、电阻器、电流互感器、测量仪表、接地保护输出端子等电器设备整体组合在一个封闭金属柜内,而且可以选配隔离开关、避雷器,成套供货,安全可靠性高,布置清晰整齐,便于安装调试及操作维护。

3、选材考究,充分保证产品质量

AL-BNR变压器中性点接地电阻柜内的接地变压器为优质干式变压器,其一次绕组为“Z”形接线;电阻器采用不锈钢镍铬合金(Cr20Ni80)材料制成,导电率高、通流能力强、耐高温、最高使用温度可达1600℃;温度系数≤ -0.045% /℃、阻值稳定、耐腐蚀、防燃防爆、可靠性高。用合金材料组成的电阻全部采用电阻单元,以多个单元采用氩弧焊接而成框架式结构,电阻单元采用耐高温绝缘子(高分子)支撑连接。根据不同的客户要求我公司可提供进口电阻器。

4、监测功能齐全,并提供模拟量输出

AL-BNR变压器中性点接地电阻柜可配备电流互感器和动作记录仪,正常时可监视中性点不平衡电流;出现单相接地故障时,可记录动作次数;且可给保护和监控系统提供模拟量输出;还可根据需要加装专用避雷器。同时用户要求本设备里可加装测控保护装置。

5、技术力量雄厚,服务周到

我公司为专业生产厂家,技术力量雄厚,售前的技术交流咨询可随时到位。售后的安装技术指导可按用户要求及时进行。
